“LV Panel Bölmelerini Anlamak” Modern Düşük Gerilim Panelleri Nasıl Yapılandırılır?
Her alçak gerilim paneli, özenle tasarlanmış bir bina gibi inşa edilmiştir. Bu iç bölmelere bölme adı verilir ve güvenlik, bakım kolaylığı ve arıza önlemeyi sağlamak için vardırlar.
IEC 61439’a göre, bölmeler canlı parçaların izole edilmesine yardımcı olur ve tüm sistemi kapatmadan bakım yapılmasına olanak tanır.
Her alçak gerilim paneli tasarımının omurgasını oluşturan üç temel bölümü inceleyelim.
1. Devre Kesici Bölmesi
Bu bölüm, sabit veya çekmeceli giriş ve çıkış devre kesicilerini barındırır.
Çalıştırma ve inceleme için en erişilebilir kısımdır. GVD’nin Premium-XW çekmeceli panellerinde, devre kesiciler kayar şasi üzerine monte edilmiştir ve sistemin geri kalanı enerjili kalırken test ve değiştirme olanağı sağlar. Bu, çalışma süresini ve çalışan güvenliğini artırır.
2. Bara Bölmesi
Bara bölmesi, ana akımı bakır veya alüminyum iletkenler üzerinden taşır. Arızaları sınırlamak ve termal yükselmeyi en aza indirmek için diğer bölümlerden fiziksel olarak ayrılmıştır. IEC 61439, ani akım atlamalarını önlemek için boşluklar ve faz bariyerleri gerektirir.
Bara sistemlerini değerlendirirken daima sıcaklık artış testini ve kısa devre dayanım değerlerini kontrol edin.

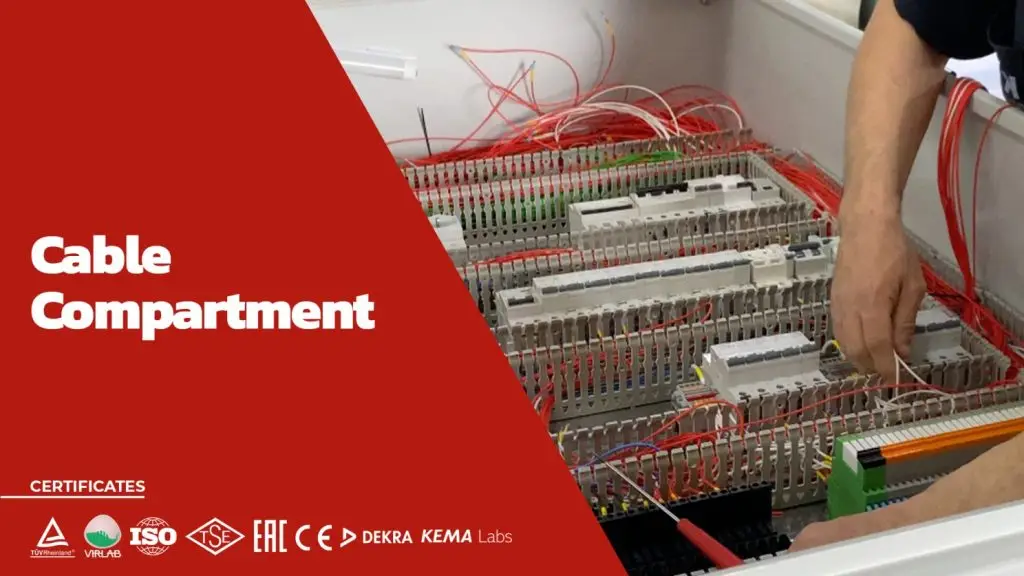

3. Kablo Bölmesi
Arka veya alt kısımda bulunan bu bölme, güç kablolarının giriş ve çıkışını sağlar.
İyi bir tasarım, bükülme yarıçapları ve rakor plakaları için yeterli alan sağlayarak kablo pabuçları üzerindeki mekanik gerilimi önler.

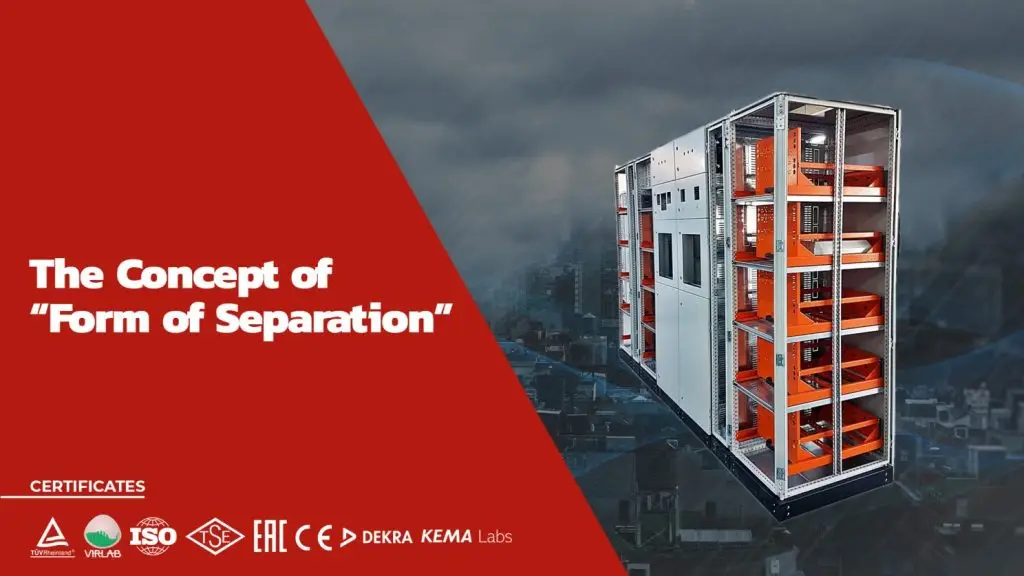

4. "Form Biçimi" Kavramı
Ayırma biçimleri (Form 1’den Form 4b’ye kadar), bölmelerin birbirinden nasıl izole edildiğini sınıflandırır.
Form 1: Ayırma yok
Form 2: Baralar fonksiyonel ünitelerden ayrılmış
Form 3: Baralar ve fonksiyonel üniteler ayrılmış
Form 4b: Kablolar dahil tam ayırma
GVD panelleri genellikle Form 4b olarak tasarlanır ve endüstriyel kullanım için maksimum güvenlik ve bakım kolaylığı sağlar.
Doğru bölmelendirme, güvenli bakım sağlar, arıza süresini azaltır ve arıza yayılmasını önler. Mühendisler için bu, iyi bir panel mimarisinin temelidir.
